一，儀器結構：

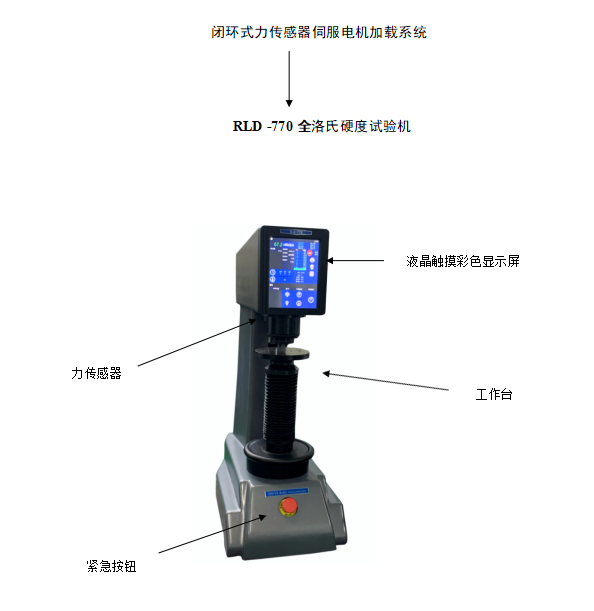

全閉環無刀口結構（專利）
二，原理：

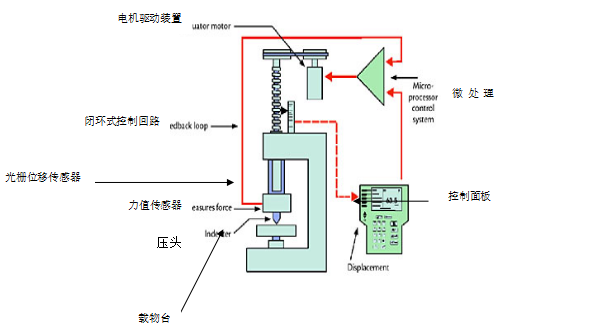

本機器采用世界上目前最新的全自動閉環式傳感器控制技術, 由伺服電機驅動加力, 并由力值傳感器閉環反饋加力過程及大小至微分級,
本機器采用無刀口結構。永遠消除傳統砝碼杠桿放大加載系統隨使用時間的增加由于液壓或電機減速誤差, 或主軸刀口摩擦而引起的過加載或少加載波動.并且避免彈簧加載系統由于隨循環使用而引起彈性系數變化導致加載誤差. 大大提高準確性及重復性.
高精度壓痕深度光柵位移傳感器與力傳感反饋回路及控制器閉環式連接。
程序軟件對力,位移及光學等硬件系統的微小誤差有自動修正功能.
三，機器特點：
1． 加載系統：

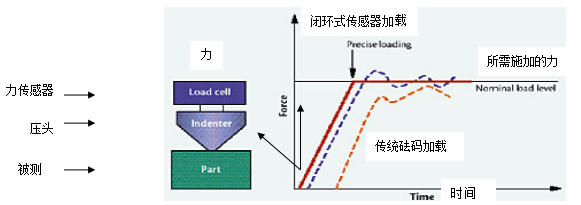

RLD -770 全洛氏硬度試驗機采用閉環式傳感器加力系統由伺服電機驅動加載。力傳感器經放大器和控制面板形成閉環式反饋回路，以跟蹤加力過程。消除了任何加載的波動現象，如下圖，這是傳統砝碼無法達到的。分辨率達微分級。有很高的精度和重復性。
2．測深系統：
RLD-770全洛氏硬度試驗機采用高精密光柵位移傳感器。
3．其他特點：
? 全自動測量并數字顯示洛氏測試值
? 閉環式控制系統，高精度力傳感器控制電機加載
? 高精度光刪位移傳感器測量壓痕深度
? 邏輯菜單指示性簡易操作可以不需要說明書直接上手操作
? 力值加載過程曲線直觀顯示
? 開機時自動機器性能診斷
? 壓頭加載時動態顯示
? USB及RS232數據輸出
? 一鍵測量、工作臺自動上下
? 上機位軟件（可選）
四，技術參數：
1． 基本配置
? 主體
? 閉環式傳感器加載系統
? 60mm工作臺
? V型工作臺
? 洛氏金剛石壓頭
? 洛氏1/16”鋼球壓頭
? HRA,HRC,HRB, H15N等 硬度塊
? 合格證
? 防塵罩
2． 遵循標準
符合GB230、ISO6508、DIN50103、ASTM E-18標準要求。
3． 測量方法：
洛氏：洛氏法采用測深原理。
4． 試驗力
洛氏：60-100-150kgf/10kgf
表面洛氏：15-30-45gkf/3kgf
6． 其他參數
? 式樣最大高度：250mm
? 式樣最大深度：200mm
? 顯示精確位: 00.0
? 電源: 220V, 50/60Hz
? 尺寸：325mm/535mm/780mm
? 接口：RS232,USB
? 工作溫度：-10-50度
? 濕度：10-90%
